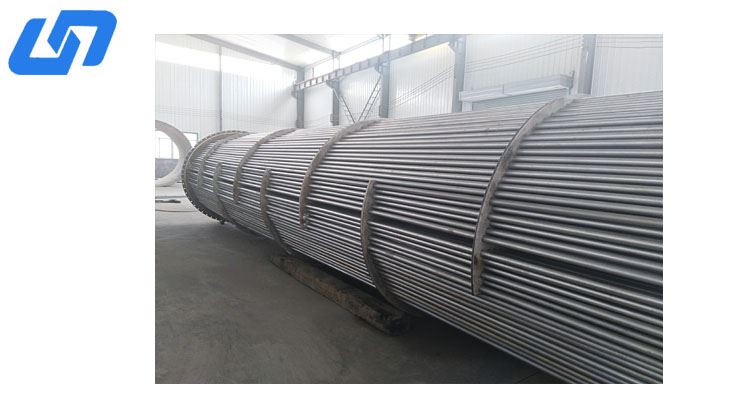

Coil Tiwb Titaniwm ar gyfer Cyfnewidydd Gwres

Defnyddir coiliau tiwb titaniwm yn gyffredin mewn cyfnewidwyr gwres lle mae angen ymwrthedd cyrydiad uwch y deunydd a phriodweddau dargludedd thermol. Mae'r coil tiwb titaniwm yn nodweddiadol wedi'i wneud o ddarn hir, di-dor o diwbiau sy'n cael ei dorri'n siâp troellog i ffurfio'r coil. Mae coil tiwb titaniwm a weithgynhyrchir i ASTM B338/ ASME SB-338 yn cael ei gymhwyso'n eang ar gyfer gwneuthuriad cyfnewidwyr gwres tiwbaidd. Mae cyfnewidydd gwres tiwbaidd, a elwir hefyd yn gyfnewidydd gwres cregyn a thiwb, yn bennaf yn cynnwys cyfnewidwyr gwres pibell ddwbl, cyfnewidwyr gwres cregyn a thiwb, a chyfnewidydd gwres tiwb torchog yw'r cyfnewidydd gwres a ddefnyddir fwyaf mewn cynhyrchu petrocemegol ar hyn o bryd. Oherwydd y mabwysiadu y tu mewn, mae gan gyfnewidydd gwres tiwbaidd titaniwm fwy o fanteision na chyfnewidwyr gwres eraill yn yr agweddau isod; yn cynnwys ardal trosglwyddo gwres fesul ardal uned / yr effaith trosglwyddo gwres / y strwythur / y gallu prosesu / y gallu i addasu a'r hyblygrwydd gweithredu, yn enwedig ar dymheredd uchel, pwysedd uchel. Mae'n fwy poblogaidd mewn gosodiadau ar raddfa fawr. Gellir dodrefnu'r coil tiwb titaniwm naill ai mewn arddull di-dor neu wedi'i weldio.

Disgrifiad

Meintiau:

* Gall y tiwbiau titaniwm fod yn ddi-dor neu wedi'u weldio.

Deunydd: ta1(Gr1,BT1-00), ta2(GR2,BT1-0), ta9(Gr7),ta10(Gr12)

Diamedr: OD φ200 ~ 3000mm

Maint tiwb titaniwm: OD 9.52 *0.6/12.7*0.9/16*0.9/19.7*1/25*2.etc yn ddi-dor neu wedi'i weldio

Mae cydrannau eraill yn cynnwys: y sianeli (pennau), cynfasau tiwb, bafflau, rhodenni clymu a gwahanwyr, platiau pared pasio a chymal ehangu (pan fo angen)

MOQ: 1 set

Prif rannau

1. 1. Tiwbiau titaniwm: Y tiwb yw prif gydran y it, ac mae wedi'i wneud o ditaniwm o ansawdd uchel i sicrhau ymwrthedd cyrydiad uwch a dargludedd thermol.

2. 2. Pennawd: Mae'r pennawd yn rhan o'r cyfnewidydd gwres sy'n cyfeirio llif hylifau i mewn ac allan ohono. Fe'i gwneir yn nodweddiadol o ddeunydd gwydn, fel dur di-staen, i sicrhau y gall wrthsefyll pwysau ac effeithiau cyrydol yr hylifau.

3. 3. Taflen tiwb: Mae'r daflen tiwb yn blât metel a ddefnyddir i'w gynnal a darparu sêl rhwng y tiwb a'r pennawd. Fe'i gwneir yn nodweddiadol o ddeunydd gwydn, fel dur di-staen, i sicrhau y gall wrthsefyll pwysau ac effeithiau cyrydol yr hylifau.

4. 4. Bafflau: Mae'r bafflau yn blatiau metel sy'n cael eu gosod y tu mewn iddo i gyfeirio llif yr hylifau a chynyddu effeithlonrwydd trosglwyddo gwres y cyfnewidydd gwres.

5. 5. Strwythur cymorth: Defnyddir y strwythur cymorth i'w ddal yn ei le a'i atal rhag symud neu ddirgrynu yn ystod y llawdriniaeth. Fe'i gwneir yn nodweddiadol o ddeunydd gwydn, fel dur neu alwminiwm, ac wedi'i gynllunio i wrthsefyll pwysau a phwysau'r coil tiwb titaniwm.

6. 6. Ffitiadau a chysylltiadau: Defnyddir ffitiadau a chysylltiadau i'w gysylltu â'r pennawd a rhannau eraill o'r cyfnewidydd gwres. Fe'u gwneir fel arfer o ddeunydd gwydn, fel dur di-staen, i sicrhau y gallant wrthsefyll pwysau ac effeithiau cyrydol yr hylifau.

Mae'r prif rannau hyn yn gweithio gyda'i gilydd i greu coil tiwb titaniwm o ansawdd uchel ar gyfer cyfnewidydd gwres, gan ddarparu ymwrthedd cyrydiad uwch, cymhareb cryfder-i-bwysau uchel, a dargludedd thermol ar gyfer trosglwyddo gwres yn effeithlon mewn amrywiaeth o gymwysiadau diwydiannol. Fe'i defnyddir mewn ystod eang o gymwysiadau lle mae angen trosglwyddo gwres, ac mae ymwrthedd cyrydiad yn bryder. Mae rhai cymwysiadau cyffredin o goiliau tiwb titaniwm mewn cyfnewidwyr gwres yn cynnwys prosesu cemegol, morol, awyrofod, cynhyrchu pŵer, prosesu bwyd, cymhwysiad meddygol, ac ati.

Tagiau poblogaidd: cyfnewidydd gwres tiwbaidd, bwndel tiwb titaniwm
